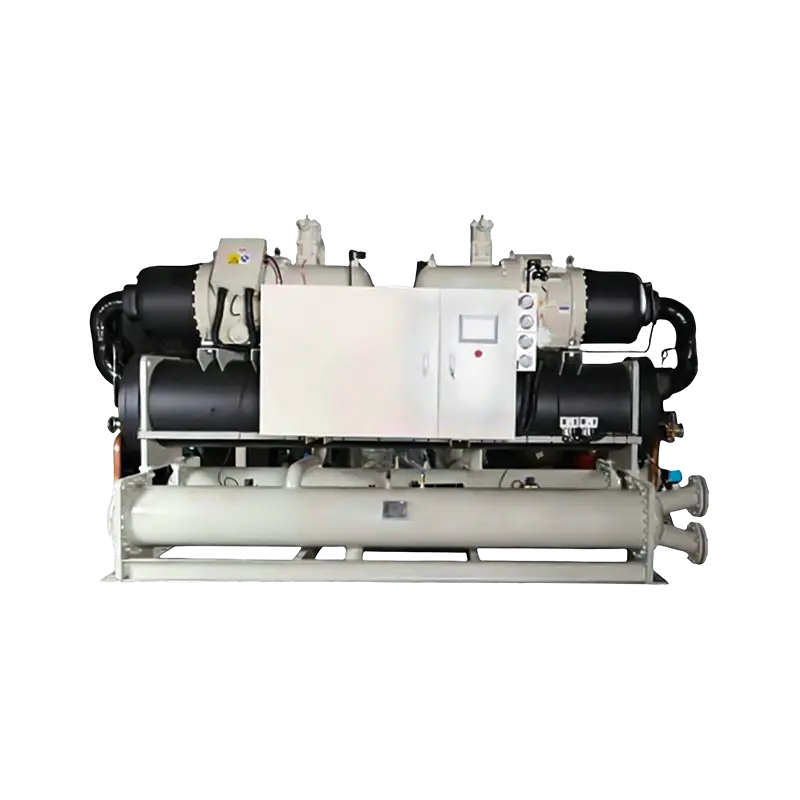

Vodou chlazený šroubový chladič

Okolní teplota Kryogenní jednoduchý kompresor Dvojité kompresory Vodou chlazený šroubový chladič

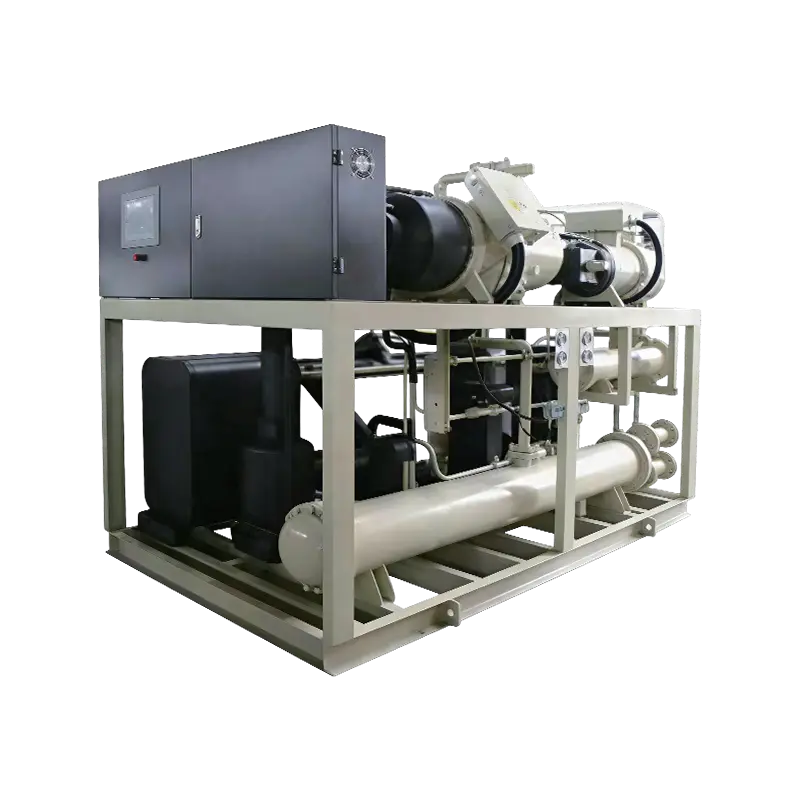

Vodou chlazený šroubový jednokompresorový dvoustupňový chladič (-45℃)

Běžné jednostupňové šroubové kompresory dosahují minimální odpařovací teploty -40℃. Dosažení nižších teplot vyžaduje dvoustupňový kaskádový systém. Současně podmínky vysokého tlakového poměru představují významné problémy pro tradiční jednostupňové kompresory, včetně nadměrné netěsnosti a zvýšených výstupních teplot. Tato omezení mají za následek nízkou účinnost a spolehlivost v extrémních provozních podmínkách. Tyto problémy efektivně řeší jednojednotková dvoustupňová komprese.
Dvoustupňový kompresorový systém nabízí pozoruhodné výhody, jako je kompaktní půdorys a zjednodušené ovládání. Ve srovnání s jednostupňovými kompresními systémy poskytuje vysokou účinnost a vynikající spolehlivost. Vhodné pro různá průmyslová odvětví včetně nízkoteplotních chladicích produktů, procesního chlazení, farmacie a biochemie.

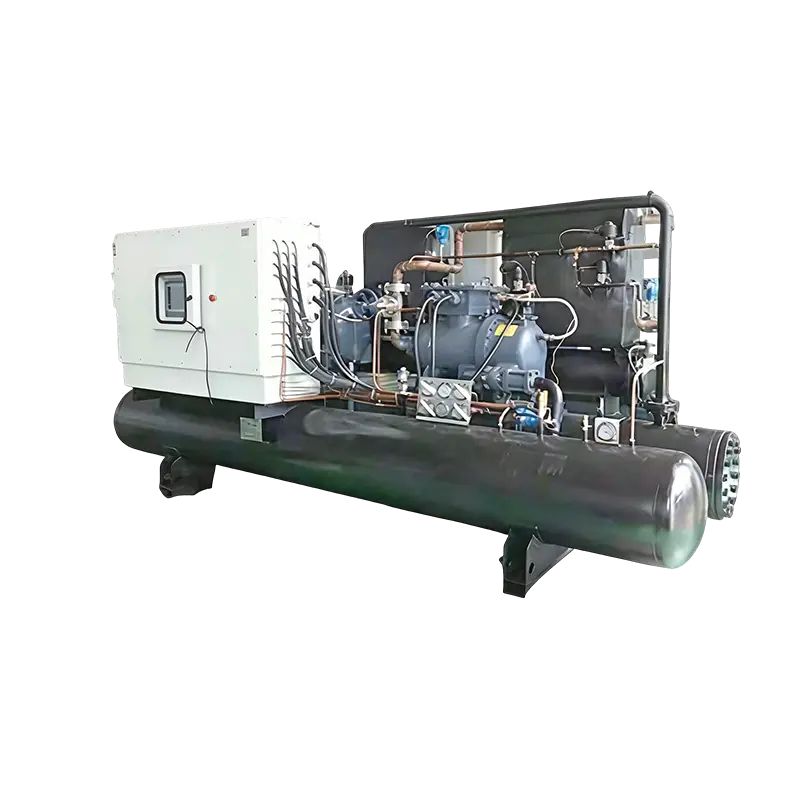

Vodou chlazený šroubový kaskádový chladič (-55℃)
Tato řada dosahuje minimální výstupní teploty vody až -8℃. Naše ultranízkoteplotní chladiče jsou kaskádové chladicí jednotky vyvinuté naším základním technickým týmem, využívající desítky let zkušeností v konstrukci chladičů pro střední až nízké teploty a integrující pokročilé technologie od domácích i mezinárodních protějšků. Vyznačují se vysokou účinností, úsporou energie, šetrností k životnímu prostředí a výjimečnou spolehlivostí. Kaskádové jednotky se primárně používají pro sekundární chladicí kapaliny v rozsahu od -35 ℃ do -80 ℃, slouží aplikacím ve farmaceutickém a chemickém průmyslu, krystalizaci reaktorů, vysokovakuové destilaci, testování komponentů pro letectví a kosmonautiku, regeneraci plynů, chlazení potravin, skladování kryogenních zbraní a další nízkoteplotní prostředí.

Kontaktujte nás okamžitě

+86 18921753771

[email protected]

Odvozeno z autentické evropské technologie.
Zajištění základní technologické zdatnosti našich produktů.

PREV：Vodou chlazený šroubový zaplavený chladič
DALŠÍ：Žádný další článek

Popis produktu
Specifikace produktu

Vodou chlazený šroubový chladič
Možnosti produktu
· Výparník slané vody
·Celá rekuperace tepla/částečná rekuperace tepla
·Speciální napájecí zdroj
·Plynulá regulace energie
·Ovládání čerpadla/chladicí věže
·Připojení vzdálené komunikace
· Převod frekvence

Vlastnosti produktů
· Značka šroubového kompresoru QTwin se používá s vysokou účinností, nízkou hlučností, menším opotřebením a dlouhou dobou provozu.
· Čtyřstupňové ovládání hlasitosti nebo 0%-100% automatická regulace.
·Použijte mikropočítačové řízení PLC z Německa SIEMENS, s dotykovou LCD obrazovkou, anglické i čínské rozhraní člověk-stroj.
·Kompletní ochrana proti poruchám: ochrana proti vysokému a nízkému tlaku, ochrana proti úniku vzduchu. ochrana hladiny oleje ochrana proti proudění vody, ochrana proti zpětnému chodu a chybějící fáze ochrana proti zamrznutí chlazené vody, ochrana proti překrytí chladicí vody.
·Širší rozsah proměnlivé teploty chlazené vody pro splnění nízkoteplotních průmyslových požadavků.

Specifikace produktu
· Chladivo: R134A/R407C
·Kondenzátor: Faktor znečištění 0,044m2,9C/KW
· Napájení: 380V/3P/50Hz
· Maximální pokles tlaku vody výparníku/kondenzátoru: 1,0 MPa
·Výparník: Faktor znečištění 0,018m2,9C/KW
·Přípustné kolísání napětí: ±5%
·Přípustné kolísání frekvence: ±2%

Kompresor
Vyberte polouzavřený 5:6 asymetrický dvoušroubový kompresor od světoznámé značky. Možnost úniku hřídelové ucpávky je nulová. Použití rotačního výfukového designu, nejnovějšího vývoje řady čtvrté generace, optimalizace obvodové rychlosti, vynikající konstrukce převodu tak, aby jednotka měla vyšší účinnost komprese, kompresní komora motoru integrálně litá s vysokou přesností. Dvojitá tlakově kompenzovaná skříň rotoru velmi pevná, neroztahuje se ani ve stavu vysokého tlaku a účinně snižuje hlučnost.

Výměník tepla
Kondenzátor a výparník této sériové jednotky využívá plášťový a trubkový výměník tepla, využívající novou vysoce účinnou konstrukci výměníku tepla, výměník tepla využívá nejpokročilejší a nejúčinnější svazek trubek výměníku tepla s jedinečnými geometrickými vlastnostmi a vylepšeným nukleárním varem, požadovaným odpařovacím jádrem, zpevňuje tekutinu v trubce a zpožďuje poruchu a současně zajišťuje nejlepší přenos tepla při zanášení stěny, zlepšuje zanášení na straně vody, Nee, ve srovnání s předchozím designem, jedinečný design účinnosti přenosu tepla je zvýšen o 30%. Odpařovací trubice výparníku s vnitřní šroubovou drážkou na vnějším konkávním zubu vylepšená technologie přenosu tepla technologie zubů kondenzátorové trubky uvnitř šroubové drážky, zlepšuje účinnost přenosu tepla výparníku a kondenzátoru a teplotu vypařování a v konečném důsledku zlepšuje poměr energetické účinnosti jednotky.

PL
Dobrým celočínským interaktivním rozhraním je dosažení funkce automatického ovládání předtím, než LCD displej v reálném čase pracuje se sochami stroje, přesná monitorovací jednotka pracující v optimálním stavu, dotykový panel utěsněný, vodotěsný, prachotěsný, odolný proti korozi, dlouhá životnost klíče. Vybaveno čerpadly chladiva, čerpadly chladicí vody a funkcí ovládání blokování ventilátoru chladicí věže.

Nízkoteplotní chladiče
Řada SW nízkoteplotních chladičů založených na známých značkách jako hostitelský semihermetický šroubový kompresor, vestavěný sací filtr, olejový filtr, odlučovače oleje, pojistný ventil a ochranný modul, bez úniku, nízká hlučnost, stabilní provoz.

Vodou chlazený šroubový jednokompresorový dvoustupňový chladič (-45℃)
Vlastnosti produktu
· Modulární konfigurace: Modulární konstrukce pro vysokotlaké a nízkotlaké stupně umožňuje zaměnitelnost mezi různými úrovněmi tlaku.
· Posuvník pro vykládání vysokotlakého stupně: Patentovaný automatický vykládací mechanismus pro vysokotlaký stupeň. Čistý mechanický design eliminuje potřebu externích součástí, jako jsou solenoidové ventily, což umožňuje jednoduché a efektivní spouštění kompresoru s nízkou zátěží.
· Vestavěný sací zpětný ventil: U větších modelů obsahuje vestavěnou konstrukci zpětného sacího ventilu pro zmenšení instalačního prostoru.
· Optimalizovaná dráha toku chlazení motoru: Zvyšuje účinnost kompresoru a zároveň zajišťuje spolehlivé chlazení motoru, což umožňuje provoz v mimořádně širokém rozsahu pro vynikající přizpůsobivost.
· Integrovaný vzduchový filtr ekonomizéru: Poskytuje spolehlivou ochranu kompresoru a zjednodušuje konfiguraci systému.

Vodou chlazený šroubový kaskádový chladič (-55℃)
Vlastnosti produktu
· Široký teplotní rozsah: Teploty sekundární chladicí kapaliny od -35°C do -80°C.
· Vysoká spolehlivost: Využívá semihermetické šroubové kompresory ke zvýšení provozní účinnosti a zároveň eliminuje problémy s netěsností, které jsou běžné u otevřených kompresorů. Snižuje doplňování chladiva a výměny hřídelových těsnění a zajišťuje dlouhodobý nepřetržitý provoz.
· Plně automatizované řízení: Využívá pokročilou technologii Siemens PLC pro plně automatizovaný provoz.
· Vysoká účinnost a úspora energie: Polohermetické šroubové kompresory s provozem ekonomizéru zvyšují účinnost. Vysoce účinné importované výměníky tepla v nízko a středněteplotních stupních zajišťují energeticky účinný provoz při částečném i plném zatížení.
· Modulace kapacity: Jednotka nabízí čtyřstupňovou regulaci výkonu (25 %, 50 %, 75 %, 100 %) a plynulé nastavení od 25 % do 100 %.
Profesionální energeticky úsporná provozní řešení: Přizpůsobené chladicí procesy přizpůsobené požadavkům klienta, poskytující specializované produkty vhodné pro specifické potřeby.

Vodou chlazený šroubový chladič (jeden kompresor)
Vodou chlazený šroubový chladič (jeden kompresor)
SW-
Typ			100S	135S	175S	190S	235S	260S	300S	320S	350S	380S	415S	495S	520S	570S	620S	640S	740S	820S	870S	980S
Nominální chladicí výkon		kW	98	135	175.6	191.1	233.3	255.6	301.1	317.8	347.8	380	415	495	521.1	571.1	617.8	642.2	741.8	821.1	871.7	981.8
Nominální chladicí výkon		10⁴kcal/h	8.4	11.6	15.1	16.4	20.1	22	25.9	27.3	29.9	32.7	35.7	42.6	44.8	49.1	53.1	55.2	63.8	70.6	74.9	84.4
Spustit ovládání			Použijte řízení mikropočítačem PLC
Napájení			380V/3N/50HZ
Typ spouštění			Y-A
Kompresor	Typ		Polouzavřený 5:6 asymetrický dvoušroubový kompresor
	Příkon chlazení (kW)		23	30	39	42	51	56	63	66	73	80	88	103	108	118	126	130	150	167	177	199
	Jmenovitý proud (A)		39.2	51.6	64.7	71	86.4	94.1	105.9	111.4	122.7	133.8	148.8	172.8	182.5	197.7	212.8	219.6	253	280.7	298.1	335.2
	Energetická regulace		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Výparník	Typ		Trubkový suchý vysoce účinný výměník tepla
	Průtok (m³/h)		16.9	23.2	30.2	32.9	40.1	44	518	54.7	59.8	65.4	71.4	85.1	89.6	98.2	106.3	110.5	128.6	141.2	150.8	169.9
	Pokles tlaku vody (kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	Velikost rozhraní (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Kondenzátor	Typ		Trubkový výměník tepla s vysokou účinností
	Průtok (m³/h)		20.8	28.4	36.9	40.1	48.9	53.6	62.6	66	72.4	79.1	86.5	102.9	108.2	118.5	127.9	132.8	154.4	170	181.2	204.1
	Pokles tlaku vody (kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	Velikost rozhraní (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Chladivo	Typ		R134A										R134A
Chladivo	Chladivo volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
Celkové rozměry	Délka (mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	Šířka (mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	Výška (mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
Hmotnost	Hmotnost stroje (kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
Hmotnost	Provozní hmotnost (kg)		900	1150	1300	1420	1540	1670	1890	1930	1970	2050	2330	2550	2950	3000	3200	3450	3750	4450	4600	4850
Podmínka: Vstupní/výstupní teplota chladicí vody 12C/7℃; Teplota vstupu/výstupu kondenzované vody 30℃/35℃. Teplotní člen: výstupní teplota chlazené vody 5℃-15℃; vstupní teplota chladicí vody 19℃-33℃.

Vodou chlazený šroubový chladič (Dvojité kompresory)
Vodou chlazený šroubový chladič (Dvojité kompresory)
SW-
Typ			830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D	830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D
Nominální chladicí výkon		kW	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6
Nominální chladicí výkon		10⁴kcal/h	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8
Spustit ovládání			Použijte řízení mikropočítačem PLC
Napájení			380V/3N/50HZ
Typ spouštění			Y-A										Y-A
Kompresor	Typ		Polouzavřený 5:6 asymetrický dvoušroubový kompresor
	Příkon chlazení (kW)		176	206	216	236	252	260	300	334	354	398	176	206	216	236	252	260	300	334	354	398
	Jmenovitý proud (A)		297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4	297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4
	Energetická regulace		0-12,5%-25%-37,5%-...100%										0-12,5%-25%-37,5%-...100%
Výparník	Typ		Trubkový suchý vysoce účinný výměník tepla
	Průtok (m³/h)		142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8	142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8
	Pokles tlaku vody (kPa)		65	68	68	70	70	72	72	73	73	75	65	68	68	70	70	72	72	73	73	75
	Velikost rozhraní (mm)		DN150	DN200						DN250			DN150	DN200						DN250
Kondenzátor	Typ		Trubkový výměník tepla s vysokou účinností
	Průtok (m³/h)		173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4	173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4
	Pokles tlaku vody (kPa)		62	65	65	67	68	68	70	70	72	72	62	65	65	67	68	68	70	70	72	72
	Velikost rozhraní (mm)		DN125*2		DN150*2					DN200*2			DN125*2		DN150*2					DN200*2
Chladivo	Typ		R134A										R134A
Chladivo	Chladivo volume(kg)		140	170	180	200	220	240	280	330	340	370	140	170	180	200	220	240	280	330	340	370
Celkové rozměry	Délka (mm)		3800	3830	3830	4100	4100	4100	4550	4580	4680	4720	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	Šířka (mm)		1310	1360	1360	1390	1430	1500	1520	1530	1720	1720	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	Výška (mm)		2100	2250	2250	2270	2280	2290	2500	2640	2640	2640	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
Hmotnost	Hmotnost stroje (kg)		4000	4500	5300	6000	6300	7000	7300	8300	8450	8800	4000	4500	5300	6000	6300	7000	7300	8300	8450	8800
Hmotnost	Provozní hmotnost (kg)		4450	4950	6050	6600	6800	7550	7850	8900	9100	9300	4450	4950	6050	6600	6800	7550	7850	8900	9100	9300
Podmínka: Vstupní/výstupní teplota chladicí vody 0℃/-5℃, Vstupní/výstupní teplota kondenzované vody 30℃/35℃. Teplotní člen: výstupní teplota chlazené vody -7℃~5℃, vstupní teplota chladicí vody 19℃~33℃. Do chlazené vody by mělo být přidáno 25 % glykolové vody nebo 20 % chloridu vápenatého jako nemrznoucí směs.

Vodou chlazený šroubový chladič (čtyři kompresory)

SW-
Typ			2100Q	2300Q	2480Q	2570Q	2980Q	3300Q	3500Q	3950Q
Nominální chladicí výkon		kW	2084.4	2284.4	2471.1	2568.9	2967.1	3284.4	3486.7	3927.1
		10⁴kcal/h	179.3	196.5	212.5	220.9	255.2	282.5	299.9	337.7
Spustit ovládání			Použijte řízení mikropočítačem PLC
Napájení			380V/3N/50HZ
Typ spouštění			Y-A
Kompresor	Typ		Polouzavřený 5:6 asymetrický dvoušroubový kompresor
	Příkon chlazení (kW)		432	472	504	520	600	668	708	796
	Jmenovitý proud (A)		730	790.8	851.2	878.4	1012	1122.8	1192.4	1340.8
	Energetická regulace		0-6,25%-12,5%-18,75%-..100%
Výparník	Typ		Trubkový suchý vysoce účinný výměník tepla
	Průtok (m³/h)		358.2392.5424.6441.4509.8564.3599.1674.8
	Pokles tlaku vody (kPa)		95
	Velikost rozhraní (mm)		DN2002DN2502
Kondenzátor	Typ		Trubkový výměník tepla s vysokou účinností
	Průtok (m³/h)		432.4473.6511.2530.7612.9679.1720.7811.5
	Pokles tlaku vody (kPa)		90
	Velikost rozhraní (mm)		DN2002DN2502
Chladivo	Typ		R134A
	Chladivo volume(kg)		360	400	440	480	560	660	680	740
Celkové rozměry	Délka (mm)		4150	4150	4150	4620	4620	5000	5000	5000
	Šířka (mm)		2600	2600	2600	2600	2600	2600	2600	2720
	Výška (mm)		2560	2560	2560	2600	2630	2650	2650	2700
Hmotnost	Hmotnost stroje (kg)		10500	11800	12850	13800	14600	15200	16850	17500
	Provozní hmotnost (kg)		12100	12500	13100	14300	15100	15800	17650	18800
Podmínka: Vstupní chladicí voda Teplota výstupu 12℃/7℃ Vstupní/výstupní teplota kondenzované vody 30℃/35℃. Teplotní člen: výstupní teplota chlazené vody 5℃~15℃, vstupní teplota chladicí vody 19℃~33℃.

Nízkoteplotní vodou chlazený chladič sarew (jeden kompresor) -5℃

SW-
Typ			60SX	80SX	105SX	115SX	140SX	150SX	180SX	190SX	210SX	225SX	245SX	300SX	310SX	340SX	370SX	385SX	450SX	490SX	525SX	590SX
Nominální chladicí výkon		kW	58.9	80	105.3	113.7	138.9	152.6	180	189.5	208.4	225.3	247.4	294.7	311.6	341.1	369.5	384.2	447.4	490.5	524.2	590.5
Nominální chladicí výkon		10⁴kcal/h	5.1	6.9	9.1	9.8	11.9	13.1	15.5	16.3	17.9	19.4	21.3	25.3	26.8	29.3	31.8	33	38.5	42.2	45.1	50.8
Spustit ovládání			Použijte řízení mikropočítačem PLC
Napájení			380V/3N/50HZ
Typ spouštění			Y-A
Kompresor	Typ		Polouzavřený 5:6 asymetrický dvoušroubový kompresor
	Příkon chlazení (kW)		21	28	35	38	46	50	57	60	66	72	80	93	98	106	114	118	136	150	160	180
	Jmenovitý proud (A)		36.6	48	59.8	65.6	79.8	86.9	97	102	112.3	122.5	136.2	158.2	167	181	194.8	201	231.6	256.9	272.9	306.8
	Energetická regulace		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Výparník	Typ		Trubkový suchý vysoce účinný výměník tepla
	Průtok (m³/h)		10.9	14.8	19.5	21	25.7	28.2	33.3	35.1	38.6	41.7	45.8	54.5	57.6	63.1	68.4	71.1	82.8	90.7	97	109.2
	Pokles tlaku vody (kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	Velikost rozhraní (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Kondenzátor	Typ		Trubkový výměník tepla s vysokou účinností
	Průtok (m³/h)		13.8	18.6	24.1	26.1	31.8	34.9	40.8	42.9	47.2	51.1	56.3	66.7	70.4	76.9	83.2	86.4	100.3	110.2	117.7	132.5
	Pokles tlaku vody (kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	Velikost rozhraní (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Chladivo	Typ		R134A										R134A
Chladivo	Chladivo volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
Celkové rozměry	Délka (mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	Šířka (mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	Výška (mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
Hmotnost	Hmotnost stroje (kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
Hmotnost	Provozní hmotnost (kg)		890	1140	1290	1410	1530	1660	1800	1840	1880	1960	2240	2460	2860	2960	3050	3300	3600	4300	4450	4700
Podmínka: Vstupní/výstupní teplota chladicí vody 0℃/-5℃; Teplota vstupu/výstupu kondenzované vody 30℃/35℃ Teplotní člen: výstupní teplota chlazené vody -7℃~5℃; Vstupní teplota chladicí vody 19℃~33℃. Chlazená voda by měla být přidána 25% glykolové vody nebo 20% chloridu vápenatého jako nemrznoucí směs.

Nízkoteplotní vodou chlazený chladič Sarew (Dvojité kompresory) -5℃

SW-
Typ			120DX	160DX	210DX	230DX	280DX	300DX	360DX	380DX	420DX	450DX	490DX	600DX	620DX	680DX	740DX	770DX	900DX	980DX	1050DX	1180DX
Nominální chladicí výkon		kW	117.9	160	210.5	227.4	277.9	305.3	360	378.9	416.8	450.5	494.7	589.5	623.2	682.1	738.9	768.4	894.7	981.1	1048.4	1181.1
Nominální chladicí výkon		10⁴kcal/h	10.1	13.8	18.1	19.6	23.9	26.2	31	32.6	35.8	38.7	42.5	50.7	53.6	58.7	63.5	66.1	76.9	84.4	90.1	101.6
Spustit ovládání			Použijte řízení mikropočítačem PLC
Napájení			380V/3N/50HZ
Typ spouštění			Y-A
Kompresor	Typ		Polouzavřený 5:6 asymetrický dvoušroubový kompresor
	Příkon chlazení (kW)		42	56	70	76	92	100	114	120	132	144	160	186	196	212	228	236	272	300	320	360
	Jmenovitý proud (A)		73.2	96	119.6	131.2	159.6	173.8	194	204	224.6	245	272.4	316.4	334	362	389.6	402	463.2	513.8	545.8	613.6
	Energetická regulace		0-16,5%-33%-..100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-...100%
Výparník	Typ		Trubkový suchý vysoce účinný výměník tepla
	Průtok (m³/h)		21.8	29.6	38.9	42.1	51.4	56.5	66.6	70.1	77.1	83.3	91.5	109.1	115.3	126.2	136.7	142.2	165.5	181.5	194	218.5
	Pokles tlaku vody (kPa)		50	50	52	52	54	54	55	55	58	60	65	68	68	70	70	72	72	73	73	75
	Velikost rozhraní (mm)		DN100		DN125			DN150					DN150	DN200						DN250
Kondenzátor	Typ		Trubkový výměník tepla s vysokou účinností
	Průtok (m³/h)		27.5	37.2	48.3	52.2	63.6	69.7	81.5	85.8	94.4	102.3	112.6	133.4	140.9	153.8	166.3	172.8	200.7	220.3	235.4	265.1
	Pokles tlaku vody (kPa)		45	45	48	48	50	52	52	54	55	55	62	65	65	67	68	68	70	70	72	72
	Velikost rozhraní (mm)		DN100		DN125	DN80*2	DN¹00*2				DN125*2		DN125*2		DN150*2					DN200*2
Chladivo	Typ		R134A										R134A
Chladivo	Chladivo volume(kg)		40	50	64	70	80	92	106	110	120	130	140	170	180	200	220	240	280	330	340	370
Celkové rozměry	Délka (mm)		2950	2950	3250	3285	3285	3555	3540	3540	3800	3800	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	Šířka (mm)		1060	1085	950	1000	1050	1050	1100	1200	1260	1310	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	Výška (mm)		1545	1620	1630	1785	1900	1915	1920	1920	2020	2050	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
Hmotnost	Hmotnost stroje (kg)		1650	1850	2100	2300	2400	2600	3000	3050	3300	3750	4000	4500	5300	6000	6300	7000	7300	8300	8400	8550
Hmotnost	Provozní hmotnost (kg)		1885	2135	2535	2635	2720	3070	3510	3560	3880	4130	4370	4870	5850	6550	6785	7535	7835	8885	9085	9285
Podmínka: Vstupní/výstupní teplota chladicí vody 0℃/-5℃; Vstupní/výstupní teplota kondenzované vody 30℃/35℃ Teplotní člen: výstupní teplota chlazené vody -7℃~5℃; Vstupní teplota chladicí vody 19℃-33℃. Do chlazené vody by mělo být přidáno 25 % glykolové vody nebo 20 % chloridu vápenatého jako nemrznoucí směs.

Nízkoteplotní vodou chlazený chladič sarew (jeden kompresor) -15℃

SW-
Typ			40SY	55SY	75SY	80SY	100 SY	105SY	125SY	130 SY	140 SY	155SY	170 SY	200ASY	210SY	230 SY	250 SY	260 SY	300 SY	330 SY	360 SY	400 SY
Nominální chladicí výkon		kW	40	55	75	80	100	105	125	130	140	155	170	200	210	230	250	260	300	330	360	400
Nominální chladicí výkon		10⁴kcal/h	3.4	4.7	6.4	6.9	8.6	9	10.7	11.2	12	13.3	14.6	17.2	18.1	19.8	21.5	22.4	25.8	28.4	31	34.4
Spustit ovládání			Použijte řízení mikropočítačem PLC
Napájení			380V/3N/50HZ
Typ spouštění			Y-A
Kompresor	Typ		Polouzavřený 5:6 asymetrický dvoušroubový kompresor
	Příkon chlazení (kW)		19	25	30	34	42	45	50	53	58	64	71	82	87	94	101	105	123	136	145	160
	Jmenovitý proud (A)		32.9	43.3	54.4	59.6	72.6	79.1	89	93.6	103.1	112.4	125.1	145.2	153.3	166.1	178.8	184.5	212.6	235.9	250.5	281.7
	Energetická regulace		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Výparník	Typ		Trubkový suchý vysoce účinný výměník tepla
	Průtok (m³/h)		8	11.1	15.1	16.1	20.1	21.1	25.1	26.1	28.1	31.2	34.2	40.2	42.2	46.2	50.3	52.3	60.3	66.3	72.4	80.4
	Pokles tlaku vody (kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	Velikost rozhraní (mm)		DN50				DN65				DN80		DN100				DN125
Kondenzátor	Typ		Trubkový výměník tepla s vysokou účinností
	Průtok (m³/h)		10.1	13.8	18.1	19.6	24.4	25.8	30.1	31.5	33.2	37.7	41.5	48.5	51.1	55.7	60.4	62.8	72.8	80.2	86.9	96.3
	Pokles tlaku vody (kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	Velikost rozhraní (mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
Chladivo	Typ		R134A										R134A
Chladivo	Chladivo volume(kg)		16	22	25	30	35	40	45	50	53	56	60	65	70	80	90	95	110	125	135	145
Celkové rozměry	Délka (mm)		2350	2350	2700	2700	2850	2850	3000	3000	3020	3020	3020	3300	3400	3400	3400	3400	3550	3550	3550	3550
	Šířka (mm)		680	680	730	750	850	850	905	905	920	950	980	980	1000	1000	1050	1050	1130	1250	1250	1300
	Výška (mm)		1300	1300	1510	1550	1600	1600	1670	1670	1730	1750	1770	1890	2010	2010	2010	2010	2090	2200	2200	2250
Hmotnost	Hmotnost stroje (kg)		830	1030	1120	1240	1310	1390	1600	1670	1740	1810	2040	2250	2520	2800	2850	3030	3380	3780	4160	4380
Hmotnost	Provozní hmotnost (kg)		1030	1230	1320	1490	1560	1640	1850	1970	2040	2110	2340	2550	2820	3100	3200	3250	3430	3980	4380	4560
Stav: Vstupní/výstupní teplota chladicí vody -10℃/-15℃; Teplota vstupu/výstupu kondenzované vody 30℃/35℃. Teplotní člen: výstupní teplota chlazené vody -17℃~-7℃; Vstupní teplota chladicí vody 19℃~33℃. Chlazená voda by měla být přidána 40% glykolové vody nebo 25% chloridu vápenatého jako nemrznoucí směsi.

Nízkoteplotní vodou chlazený šroubový chladič (Dvojité kompresory) -15℃

sw-
Typ			80DY	110DY	150 DY	160DY	200 DY	210DY	250 DY	260DY	280 DY	310DY	340DY	400 DY	420DY	460DY	500 DY	520DY	600 DY	660DY	720DY	800 DY
Nominální chladicí výkon		kW	80	110	150	160	200	210	250	260	280	310	340	400	420	460	500	520	600	660	720	800
Nominální chladicí výkon		10⁴kcal/h	6.9	9.5	12.9	13.8	17.2	18.1	21.5	22.4	24.1	26.7	29.2	34.4	36.1	39.6	43	44.7	51.6	56.7	61.9	68.8
Spustit ovládání			Použijte řízení mikropočítačem PLC
Napájení			380V/3N/50HZ
Typ spouštění			Y-A
Kompresor	Typ		Polouzavřený 5:6 asymetrický dvoušroubový kompresor
	Příkon chlazení (kW)		38	50	60	68	84	90	100	106	116	128	142	164	174	188	202	210	246	272	290	320
	Jmenovitý proud (A)		65.8	86.6	108.8	119.2	145.2	158.2	178	187.2	206.2	224.8	250.2	290.4	306.6	332.2	357.6	369	425.2	471.8	501	563.4
	Energetická regulace		0-16,5%-33%-..100%			0-12,5%-25%-37,5%...100%							0-12,5%-25%-37,5%-..100%
Výparník	Typ		Trubkový suchý vysoce účinný výměník tepla
	Průtok (m³/h)		16.1	22.1	30.2	32.2	40.2	42.2	50.3	52.3	56.3	62.3	68.3	80.4	84.4	92.5	100.5	104.5	120.6	132.7	144.7	160.8
	Pokles tlaku vody (kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	Velikost rozhraní (mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
Kondenzátor	Typ		Trubkový výměník tepla s vysokou účinností
	Průtok (m³/h)		20.3	27.5	36.1	39.2	48.8	51.6	60.2	63	66.4	75.3	82.9	97	102.2	111.5	120.7	125.6	145.5	160.3	173.7	192.6
	Pokles tlaku vody (kPa)		45	45	48	48	52	52	55	55	58	58	58	60	60	60	65	65	70	70	72	74
	Velikost rozhraní (mm)		DN80		DN100	DN65*2	DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
Chladivo	Typ		R134A
Chladivo	Chladivo volume(kg)		32	44	50	60	70	80	90	100	106	112	120	130	140	160	180	190	220	250	270	290
Celkové rozměry	Délka (mm)		2950	2950	2950	3150	3150	3150	3570	3570	3570	3570	3700	3700	3700	3700	3700	4500	4500	4500	4900	4900
	Šířka (mm)		1140	1140	1200	1000	1050	1050	1100	1100	1200	1250	1310	1310	1350	1350	1400	1400	1550	1550	1550	1600
	Výška (mm)		1480	1480	1500	1800	1850	1850	1850	1850	1900	1900	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Hmotnost	Hmotnost stroje (kg)		1500	1700	1950	2150	2250	2450	2850	2900	3050	3500	3750	4250	5050	5750	5850	6550	6850	7850	7950	8100
Hmotnost	Provozní hmotnost (kg)		1785	2035	2435	2535	2620	2970	3410	3460	3680	3930	4170	4670	5650	6350	6385	7135	7435	8485	8685	8885
Stav: Vstupní/výstupní teplota chladicí vody-10℃/-15℃; Vstupní/výstupní teplota kondenzované vody 30℃/35℃ Teplotní člen: výstupní teplota chlazené vody-17℃~-7℃; Vstupní teplota chladicí vody 19℃~33℃. Chlazená voda by měla být přidána 40% glykolové vody nebo 25% chloridu vápenatého jako nemrznoucí směsi.

Nízkoteplotní vodou chlazená sarew chiller (jeden kompresor) -25℃
sw-
Typ			30ST	40ST	50ST	55AT	70ST	75ST	90ST	95ST	100 ST	HOST	120ST	145ST	155ST	170ST	180ST	190ST	220ST	240ST	260ST	290 ST
Nominální chladicí výkon		kW	30	40	52	56	68	75	88.5	93.5	102	110	122	145	153	168	182	187	220	241	258	290
Nominální chladicí výkon		10⁴kcal/h	2.6	3.4	4.3	4.7	6	6.4	7.3	7.7	8.6	9.5	10.5	12.5	13.2	14.4	15.6	16.1	18.9	20.7	22.2	24.9
Spustit ovládání			Použijte řízení mikropočítačem PLC
Napájení			380V/3N/50HZ
Typ spouštění			Y-A
Kompresor	Typ		Polouzavřený 5:6 asymetrický dvoušroubový kompresor
	Příkon chlazení (kW)		19.5	25.5	32	36.5	44	48.4	54.4	57.3	63	68.8	76.5	88.9	93.8	101.7	109.4	112.9	130	144	153	172
	Jmenovitý proud (A)		33	43.6	54.6	62.3	75.8	82.6	93	97.8	107.7	117.5	130.6	151.7	160.2	173.5	186.8	192.8	222.1	246.4	261.7	294.2
	Energetická regulace		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Výparník	Typ		Trubkový suchý vysoce účinný výměník tepla
	Průtok (m³/h)		6.4	8.5	10.6	11.7	14.8	15.9	18	19.1	21.2	23.3	25.4	29.7	31.8	35	37.1	39.2	44.5	49.8	53	59.4
	Pokles tlaku vody (kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	Velikost rozhraní (mm)		DN50				DN65				DN80		DN100				DN125
Kondenzátor	Typ		Trubkový výměník tepla s vysokou účinností
	Průtok (m³/h)		8.6	11.4	14.1	15.5	19.6	21	23.7	24.9	27.7	30.3	33.4	38.9	41.3	45.2	48.2	50.6	58.1	64.8	68.8	76.7
	Pokles tlaku vody (kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	Velikost rozhraní (mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
Chladivo	Typ		R134A										R134A
Chladivo	Chladivo volume(kg)		7.7	10.2	14.1	15.4	19.2	20.5	23	24.3	26.9	29.4	32	38.4	39.7	43.5	47.3	48.6	56.3	62.7	67.8	75.5
Celkové rozměry	Délka (mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	Šířka (mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	Výška (mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
Hmotnost	Hmotnost stroje (kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	4030	4210	4430
Hmotnost	Provozní hmotnost (kg)		1160	1360	1450	1620	1690	1770	1980	2140	2210	2280	2510	2720	2990	3270	3370	3450	3630	3980	4580	4760
Stav: Vstupní/výstupní teplota chladicí vody-20℃/-25℃; Teplota vstupu/výstupu kondenzované vody 30℃/35℃. Teplotní člen: výstupní teplota chlazené vody-27℃~17℃; vstupní teplota chladicí vody 19℃-33℃; Chlazená voda by měla být podle potřeby přidána 50% glykolové vody nebo 27% chloridu vápenatého.

Nízkoteplotní vodou chlazený šroubový chladič (dvojité kompresory) -25℃

sw-
Typ			60DT	80DT	100 DT	110DT	140DT	150 DT	180 DT	190 DT	200 DT	220 DT	240 DT	290 DT	310DT	340DT	360DT	380 DT	440DT	480 DT	520DT	580DT
Nominální chladicí výkon		kW	60	80	104	112	136	150	177	187	204	220	244	290	306	336	364	374	440	482	516	580
Nominální chladicí výkon		10⁴kcal/h	5.2	6.9	8.6	9.5	12	12.9	14.6	15.5	17.2	18.9	21	24.9	26.3	28.9	31.3	32.2	37.8	41.4	44.4	49.9
Spustit ovládání			Použijte řízení mikropočítačem PLC
Napájení			380V/3N/50HZ
Typ spouštění			Y-A
Kompresor	Typ		Polouzavřený 5:6 asymetrický dvoušroubový kompresor
	Příkon chlazení (kW)		39	51	64	73	88	96.8	108.8	114.6	126	137.6	153	177.8	187.6	203.4	218.8	225.8	260	288	306	344
	Jmenovitý proud (A)		66	87.2	109.2	124.6	151.6	165.2	186	195.6	215.4	235	261.2	303.4	320.4	347	373.6	385.6	444.2	492.8	523.4	588.4
	Energetická regulace		0-16,5%-33%-...100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-..100%
Výparník	Typ		Trubkový suchý vysoce účinný výměník tepla
	Průtok (m³/h)		12.7	17	21.2	23.3	29.7	31.8	36	38.2	42.4	46.6	50.9	59.4	63.6	70	74.2	78.4	89	99.6	106	118.7
	Pokles tlaku vody (kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	Velikost rozhraní (mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
Kondenzátor	Typ		Trubkový výměník tepla s vysokou účinností
	Průtok (m³/h)		17.2	22.7	28.2	31	39.2	42	47.5	49.9	55.4	60.5	66.7	77.7	82.6	90.5	96.3	101.1	116.3	129.7	137.6	153.4
	Pokles tlaku vody (kPa)		45	45	48	48	52	52	55	55	58	58	54	54	56	58	58	62	62	70	72	72
	Velikost rozhraní (mm)		DN50*2		DN65*2		DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
Chladivo	Typ		R134A
Chladivo	Chladivo volume(kg)		15.4	20.5	28.1	30.7	38.4	40.9	46.1	48.6	53.7	58.9	64	76.8	79.3	87	94.7	97.2	112.6	125.4	135.6	151
Celkové rozměry	Délka (mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	Šířka (mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	Výška (mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Hmotnost	Hmotnost stroje (kg)		1700	1900	2150	2350	2450	2650	3050	3100	3350	3800	4050	4550	5350	6050	6150	6850	7150	8150	8250	8400
Hmotnost	Provozní hmotnost (kg)		2235	2485	2885	2985	3070	3420	3860	3910	4180	4430	4670	5170	6050	6750	6785	7535	7835	8885	9085	9285
Stav: Vstupní/výstupní teplota chladicí vody-20℃/-25℃; Vstupní/výstupní teplota kondenzované vody 30℃/35℃ Teplotní člen: výstupní teplota chlazené vody-27℃~17℃; Vstupní teplota chladicí vody 19℃-33℃; Chlazená voda by měla být přidána podle potřeby 50% glykolové vody nebo 27% chloridu vápenatého.

Nízkoteplotní vodou chlazený šroubový chladič (jeden kompresor) -35℃

sw-
Typ			16SZ	22SZ	29SZ	32SZ	40SZ	43SZ	50SZ	53SZ	58SZ	63SZ	69SZ	82SZ	87SZ	95SZ	103SZ	107SZ	123SZ	137SZ	148SZ	165SZ
Nominální chladicí výkon		kW	16	22	29	32	40	43	50	53	58	63	69	82	87	95	103	107	123	137	148	165
Nominální chladicí výkon		10⁴kcal/h	1.4	1.9	2.5	2.8	3.4	3.7	4.3	4.6	5	5.4	5.9	7.1	7.5	8.2	8.9	9.2	10.6	11.8	12.7	14.2
Spustit ovládání			Použijte řízení mikropočítačem PLC
Napájení			380V/3N/50HZ
Typ spouštění			Y-A
Kompresor	Typ		Polouzavřený 5:6 asymetrický dvoušroubový kompresor
	Příkon chlazení (kW)		17	23	29	31	39	42	48	50	55	60	66	78	82	90	97	100	116	129	138	153
	Jmenovitý proud (A)		30.2	41.1	53.7	57	71.7	73.5	82.7	88.7	97.6	104.2	111.9	131.9	142.7	155.5	165.2	172.1	201.2	220.8	238	265.1
	Energetická regulace		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Výparník	Typ		Trubkový suchý vysoce účinný výměník tepla
	Průtok (m³/h)		3.5	4.9	6.4	7.1	8.8	9.5	11.1	11.7	12.8	13.9	15.2	18.1	19.2	21	22.8	23.6	27.2	30.3	32.7	36.5
	Pokles tlaku vody (kPa)		45	45	47	47	48	50	50	52	52	54	58	58	60	60	62	65	68	70	70	72
	Velikost rozhraní (mm)		DN40				DN50				DN65		DN80				DN100
Kondenzátor	Typ		Trubkový výměník tepla s vysokou účinností
	Průtok (m³/h)		5.7	7.7	10	10.8	13.6	14.6	16.9	17.7	19.4	21.2	23.2	27.5	29.1	31.8	34.4	35.6	41.1	45.8	49.2	54.7
	Pokles tlaku vody (kPa)		35	35	46	46	47	48	48	50	50	50	55	57	58	58	60	62	65	68	68	70
	Velikost rozhraní (mm)		DN40		DN50		DN65				DN80		DN80		DN100					DN125
Chladivo	Typ		R134A
Chladivo	Chladivo volume(kg)		4.3	5.9	7.8	8.6	10.8	116	13.5	14.3	15.6	17	18.6	22.1	23.4	25.6	27.7	28.8	33.1	36.9	39.9	44.4
Celkové rozměry	Délka (mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	Šířka (mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	Výška (mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
Hmotnost	Hmotnost stroje (kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	3930	4210	4430
Hmotnost	Provozní hmotnost (kg)		1140	1340	1430	1600	1670	1750	1960	2120	2190	2260	2490	2700	2955	3235	3335	3415	3580	4130	4530	4710
Stav: Vstupní/výstupní teplota chladicí vody-30℃/-35℃; Teplota vstupu/výstupu kondenzované vody 30℃/35℃. Teplotní člen: výstupní teplota chlazené vody -37℃~-27℃; vstupní teplota chladicí vody 19℃-33℃; Chlazená voda by měla být přidána podle potřeby 57% glykolové vody nebo 30% chloridu vápenatého.

Nízkoteplotní vodou chlazený šroubový chladič (dvojité kompresory) -35℃

sw-
Typ			32DZ	44DZ	58DZ	64DZ	80 DZ	86DZ	100 DZ	106DZ	116DZ	126DZ	138 DZ	164DZ	174DZ	190 DZ	206DZ	214DZ	246 DZ	274 DZ	296 DZ	330 DZ
Nominální chladicí výkon		kW	32	44	58	64	80	86	100	106	116	126	138	164	174	190	206	214	246	274	296	330
Nominální chladicí výkon		10⁴kcal/h	2.8	3.8	5	5.5	6.9	7.4	8.6	9.1	10	10.8	11.9	14.1	15	16.3	17.7	18.4	21.2	23.6	25.5	28.4
Spustit ovládání			Použijte řízení mikropočítačem PLC
Napájení			380V/3N/50HZ
Typ spouštění			Y-A
Kompresor	Typ		Polouzavřený 5:6 asymetrický dvoušroubový kompresor
	Příkon chlazení (kW)		34	46	58	62	78	84	96	100	110	120	132	156	164	180	194	200	232	258	276	306
	Jmenovitý proud (A)		60.4	82.2	107.4	114	143.4	147	165.4	177.4	195.2	208.4	223.8	263.8	285.4	311	330.4	344.2	402.4	441.6	476	530.2
	Energetická regulace		0-16,5%-33%-...100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-..100%
Výparník	Typ		Trubkový suchý vysoce účinný výměník tepla
	Průtok (m³/h)		7.1	9.7	12.8	14.1	17.7	19	22.1	23.4	25.6	27.8	30.5	36.2	38.5	42	45.5	47.3	54.4	60.6	65.4	72.9
	Pokles tlaku vody (kPa)		50	50	52	52	54	54	55	58	58	60	62	64	64	64	65	68	68	70	70	72
	Velikost rozhraní (mm)		DN50		DN65		DN80			DN100			DN100	DN125						DN150
Kondenzátor	Typ		Trubkový výměník tepla s vysokou účinností
	Průtok (m³/h)		11.4	15.5	20	21.7	27.2	29.2	33.7	35.4	38.9	42.3	46.4	55	58.1	63.6	68.8	71.2	82.2	91.5	98.4	109.4
	Pokles tlaku vody (kPa)		45	45	48	48	52	52	52	55	55	58	60	60	62	62	63	65	65	68	70	70
	Velikost rozhraní (mm)		DN40*2		DN50*2		DN65*2				DN80*2		DN80*2		DN100*2					DN125*2
Chladivo	Typ		R134A
Chladivo	Chladivo volume(kg)		8.6	11.9	15.6	17.2	21.5	23.2	26.9	28.5	31.2	33.9	37.2	44.2	46.9	51.2	55.5	57.6	66.3	73.8	79.7	88.9
Celkové rozměry	Délka (mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	Šířka (mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	Výška (mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Hmotnost	Hmotnost stroje (kg)		1625	1825	2065	2265	2365	2555	2955	3005	3255	3705	3955	4450	5250	5950	6250	6930	7230	8230	8330	8480
Hmotnost	Provozní hmotnost (kg)		1845	2045	2285	2535	2635	2825	3225	3325	3575	4025	4275	4770	5570	6270	6700	7380	7680	8680	8780	8930
Stav: Vstupní/výstupní teplota chladicí vody-20℃/-25℃; Teplota vstupu/výstupu kondenzované vody 30℃/35℃. Teplotní člen: výstupní teplota chlazené vody-27℃~17℃; vstupní teplota chladicí vody 19℃-33℃; Chlazená voda by měla být přidána 57% glykolové vody nebo 30% chloridu vápenatého podle potřeby.

Vodou chlazený šroubový jednokompresorový dvoustupňový chladič (-45℃)
SW-
Typ			35SLT	38SLT2	48SLT	50SLT2	125SLT	135SLT2
Nominální chladicí výkon		kW	35	38	48	50	125	135
Nominální chladicí výkon		10⁴kcal/h	3	3.3	4.1	4.3	10.7	11.6
Spustit ovládání			Použijte řízení mikropočítačem PLC
Napájení			380V/3N/50HZ
Typ spouštění			Y-A
Kompresor	Typ		Polouzavřený 5:6 asymetrický dvoušroubový kompresor
	Příkon chlazení (kW)		33	37	40	46	116	131
	Jmenovitý proud (A)		56	64	68	78	196.5	222
	Energetická regulace		0-25%-50%-75%-100%
Výparník	Typ		Vysoce účinný výměník tepla z nerezové oceli
	Průtok (m³/h)		16	17	22	24	58	62
	Pokles tlaku vody (kPa)		95	95	95	95	120	120
	Velikost rozhraní (mm)		DN80	DN80	DN80	DN80	DN125	DN125
Kondenzátor	Typ		Trubkový výměník tepla s vysokou účinností
	Průtok (m³/h)		20	20	28	28	72	78
	Pokles tlaku vody (kPa)		80	80	80	80	46	46
	Velikost rozhraní (mm)		DN80	DN80	DN80	DN80	DN150	DN150
Chladivo			R134A
Celkové rozměry	Délka (mm)		2880	2880	3200	3200	4100	4100
	Šířka (mm)		1100	1100	1100	1100	1300	1300
	Výška (mm)		1650	1680	1800	1850	2100	2150
Hmotnost	Hmotnost stroje (kg)		1280	1330	1850	1920	4500	4560
Hmotnost	Provozní hmotnost (kg)		1380	1420	2020	2080	4950	5050
Podmínka Vstupní/výstupní teplota chladicí vody -40℃ /-45℃ Vstupní/výstupní teplota kondenzované vody 30℃/35℃. Teplotní člen: výstupní teplota chlazené vody -47℃~-37°C; Vstupní teplota chladicí vody 19℃~33℃. Chlazená voda by měla být přidána 60% glykolovou vodou jako nemrznoucí směs.

Vodou chlazený šroubový kaskádový chladič (-55°C)
SW-
Typ			65DFD	90 DFD	125 DFD	170 DFD	210 DFD	250 DFD	330 DFD
Nominální chladicí výkon		kW	65	90	125	170	210	250	330
Nominální chladicí výkon		10⁴kcal/h	5.6	7.7	10.7	14.6	18.1	21.5	28.4
Spustit ovládání			Použijte řízení mikropočítačem PLC
Napájení			380V/3N/50HZ
Typ spouštění			Y-A
Nízká úroveň tlaku	Typ		Polouzavřený 5:6 asymetrický dvoušroubový kompresor
	Chladivo		R23
	Dejte do lednice		Ethanol
	Příkon chlazení (kW)		30	39	52	69	82	98	125
	Jmenovitý proud (A)		70	93	128	172	205	245	315
	Průtok (m³/h)		27.7	38.4	53.3	72.5	89.6	106.6	140.7
	Pokles tlaku vody (kPa)		95	100	100	110	110	120	120
	Velikost rozhraní (mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	Výparník		Vysoce účinný výměník tepla z nerezové oceli
Vysoký tlak	Typ		Polouzavřený 5:6 asymetrický dvoušroubový kompresor
	Chladivo		R134A/R404A
	Příkon chlazení (kW)		46	60	80	105	130	160	205
	Jmenovitý proud (A)		121	153	202	265	335	390	500
	Průtok (m³/h)		28	38	51	69	85	102	132
	Pokles tlaku vody (kPa)		70	70	70	75	75	80	80
	Velikost rozhraní (mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	Kondenzátor		Trubkový výměník tepla s vysokou účinností
Celkové rozměry	Délka (mm)		3000	3000	3200	3200	3200	5000	5000
	Šířka (mm)		1800	1800	1800	1800	1800	1900	1900
	Výška (mm)		1750	1800	1800	1850	1950	2250	2450
Hmotnost stroje (kg)			1850	2100	2300	2600	2800	3900	4500
Podmínka: Vstupní/výstupní teplota chladicí vody -50℃/-55℃; Teplota vstupu/výstupu kondenzované vody 30℃/35℃. Teplotní člen: výstupní teplota chlazené vody -57℃~-47℃; Vstupní teplota chladicí vody 19℃~33℃. Chlazená voda by měla být přidána etanolem jako nemrznoucí směs.

Shanghai Soouney Refrigeration Equipment Co., Ltd.

O Soouney.

Technologický staard v sektoru průmyslového chlazení

Shanghai Soouney Refrigeration Equipment Co., Ltd. is a large-to-medium-sized high-tech enterprise within Shanghai's refrigeration sector, integrating research, development, production and sales. We are China Okolní teplota Kryogenní jednoduchý kompresor Dvojité kompresory Vodou chlazený šroubový chladič Suppliers and Wholesale Okolní teplota Kryogenní jednoduchý kompresor Dvojité kompresory Vodou chlazený šroubový chladič Company. Upholding the quality principles of 'integrity, quality, service and innovation', the company pursues a development philosophy centred on humanisation and technological advancement, driving product R&D and manufacturing with high starting points and stringent standards. It has now grown into a renowned brand in the domestic and international markets for cabinet air conditioners and industrial chillers, earning high recognition from industry professionals and a broad customer base. Rooted in the Chinese market, it provides reliable refrigeration solutions to clients worldwide. We focus on international trade and B2B business, providing tailored solutions to global clients. We ensure the smooth, stable, and long-term operation of your projects with a comprehensive research and development, production, sales, and after-sales service system. We have nearly 20 years of experience in providing one-stop solutions for overseas projects.

0

Oblast webu
0

Založeno
0+

Zaměstnanci

Přečtěte si více

2026-08-12 Novinky z oboru
Klimatizace do vnitřních skříní: Funkce, aplikace a průvod...
Elektronika v teple selhává rychleji než téměř jakýmkoli jiným způsobem. An klimatizace vnitřní skříně existuje speciálně proto, aby tomu zabránil, utěsní elektroniku uvnitř ovládacího panelu nebo krytu automatizace a spustí uzavřenou chladicí smyčku, která nikdy...
Learn More
2026-08-05 Novinky z oboru
Skříňová klimatizační jednotka: Funkce, aplikace a průvodc...
A Skříňová klimatizační jednotka je kompaktní chladicí systém namontovaný přímo na elektrickém krytu, který udržuje PLC, pohony a řídicí komponenty v bezpečné provozní teplotě. Na rozdíl od pokojové klimatizace se v ní nikdy nemíchá venkovní vzduch s vnitřkem skř...
Learn More
2026-07-29 Novinky z oboru
Klimatizace strojovny: Průvodce aplikacemi, výhodami a výb...
Elektronické součástky selžou v horkém a prašném prostředí rychleji než téměř jakékoli jiné podmínky, kterým průmyslový velín čelí. A klimatizační skříň strojovny řeší oba problémy najednou, udržuje utěsněný kryt na stabilní provozní teplotě a zároveň udržuje pra...
Learn More

Znalosti oboru

Jak kryogenní vodou chlazený šroubový chladič dosahuje extrémně nízkých teplot?

V moderních aplikacích průmyslového chlazení není dosažení ultranízkých teplot pouze otázkou zvýšení chladicí kapacity – vyžaduje to přesné termodynamické řízení, specializovanou architekturu systému a pokročilou integraci komponent. The kryogenní vodou chlazený šroubový chladič představuje rafinované řešení navržené pro efektivní provoz za extrémních teplotních podmínek při zachování stability, spolehlivosti a energetické účinnosti.

Základní princip chlazení

Ve svém jádru kryogenní vodou chlazený šnekový chladič funguje na bázi parního kompresního chladicího cyklu, vylepšeného vícestupňovou kompresí, optimalizovaným výběrem chladiva a přesným tepelným managementem.

Přehled základních procesů

Jeviště	Popis	Funkce
Komprese	Nízkoteplotní páry chladiva se stlačují	Zvyšuje tlak a teplotu
Kondenzace	Teplo je odváděno vodním chlazením	Přeměňuje páru na kapalinu
Rozšíření	Tlak klesá přes expanzní zařízení	Vyrábí nízkoteplotní chladivo
Odpařování	Chladivo absorbuje teplo z procesního média	Dosahuje ultra nízkého chlazení

K dosažení kryogenních teplot systém typicky integruje vícestupňové nebo kaskádové chladicí cykly, což umožňuje postupné snižování teploty při zachování termodynamické účinnosti.

Role technologie šroubového kompresoru

Šroubový kompresor je hlavní hnací komponentou systému. Ve srovnání s tradičními pístovými kompresory poskytuje nepřetržitou stabilní kompresi s minimálními vibracemi.

Klíčové výhody

Nepřetržitý proces komprese zajišťuje hladký chod
Vysoká objemová účinnost zlepšuje chladicí výkon
Široká přizpůsobivost zatížení podporuje různé provozní podmínky
Snížené mechanické opotřebení prodlužuje životnost systému

V kryogenní vodou chlazené šroubové chladicí jednotce je kompresor často optimalizován pro nízkoteplotní chladiva, což zajišťuje konzistentní výkon i při extrémních tlakových poměrech.

Vícestupňové a kaskádové chladicí systémy

Dosažení ultra nízkých teplot vyžaduje více než jednu chladicí smyčku. Většina systémů využívá buď:

Vícestupňová komprese

Sekvenční kompresní stupně snižují tepelné namáhání
Zlepšuje účinnost při nižších odpařovacích teplotách
Minimalizuje ztráty energie během provozu

Kaskádové chlazení

Používá dva nebo více nezávislých chladicích okruhů
Každý okruh pracuje v optimálním teplotním rozsahu
Mezi jednotlivými stupni dochází k výměně tepla pro postupné chlazení

Typ systému	Struktura	Teplotní schopnost	Účinnost
Jednostupňové	Jednoduchá smyčka	Mírně nízká teplota	Mírný
Vícestupňové	Sekvenční komprese	Nižší teplotní rozsah	vyšší
Kaskádový systém	Více smyček	Ultra nízké teploty	Optimální

Význam vodního chlazení

Na rozdíl od vzduchem chlazených systémů poskytuje vodní chlazení vynikající účinnost odvodu tepla, což je pro kryogenní provoz rozhodující.

Výhody vodního chlazení

Vyšší koeficient prostupu tepla
Stabilní kondenzační teplota
Zlepšená účinnost systému při velkém zatížení
Snížený vliv okolní teploty

Vodou chlazený kondenzátor zajišťuje, že teplo extrahované z procesu je účinně odváděno, což umožňuje účinnou kondenzaci chladiva i při vysokých úrovních stlačení.

Výběr chladiva pro kryogenní výkon

Volba chladiva přímo ovlivňuje dosažitelný teplotní rozsah a účinnost systému.

Klíčové úvahy

Nízký bod varu pro kryogenní aplikace
Vysoké latentní teplo pro efektivní přenos energie
Chemická stabilita při nízkých teplotách
Soulad s životním prostředím

Vlastnost chladiva	Dopad na systém
Bod varu	Určuje minimální dosažitelnou teplotu
Latentní teplo	Ovlivňuje chladicí kapacitu
Tepelná stabilita	Zajišťuje bezpečný provoz
Kompatibilita	Ovlivňuje výběr materiálu

Pokročilé systémy mohou využívat smíšená nebo stupňovitá chladiva k optimalizaci výkonu v různých teplotních zónách.

Účinnost výměny tepla a design

Efektivní výměna tepla je nezbytná pro dosažení ultra nízkých teplot.

Klíčové výměníky tepla

Výparník : Absorbuje teplo z procesního média
Kondenzátor : Uvolňuje teplo do chladicí vody
Mezivýměník tepla (v kaskádových systémech): Přenáší teplo mezi stupni

Designové prvky

Zvětšený povrch pro lepší přenos tepla
Optimalizované průtokové kanály pro rovnoměrnou distribuci
Materiály odolné proti korozi pro dlouhodobou životnost

Výběr materiálu pro nízkoteplotní provoz

Kryogenní podmínky kladou přísné požadavky na vlastnosti materiálu.

Materiálové srovnání

Materiál	Výhody	Omezení	Aplikace
Nerezová ocel	Vynikající odolnost proti korozi	vyšší cost	Výměníky tepla
Slitiny mědi	Vysoká tepelná vodivost	Omezená pevnost při nízkých teplotách	Hadičky
Slitiny hliníku	Lehký a účinný	Mírný durability	Komponenty pro přenos tepla
Speciální polymery	Chemická odolnost	Teplotní omezení	Těsnící prvky

Výběr materiálu zajišťuje strukturální integritu a zabraňuje křehnutí v extrémních chladných podmínkách.

Inteligentní řízení a automatizace

Moderní kryogenní vodou chlazené šroubové chladiče silně spoléhají na pokročilé řídicí systémy, aby byla zachována přesnost.

Funkce řídicího systému

Monitorování teploty v reálném čase
Automatické nastavení zátěže
Regulace tlaku a průtoku
Bezpečnostní ochrana a diagnostika poruch

Tyto systémy umožňují přesnou teplotní stabilitu, která je kritická v průmyslových odvětvích, jako je farmaceutický průmysl, chemické zpracování a pokročilá výroba.

Funkční schopnosti a průmyslové aplikace

Funkční přehled

Funkce	Popis
Ultra-nízkoteplotní chlazení	Dosahuje teplot hluboko pod konvenčními chladiči
Nepřetržitý provoz	Podporuje 24/7 průmyslové procesy
Energetická optimalizace	Snižuje provozní náklady
Stabilita procesu	Udržuje stálé tepelné podmínky

Typické aplikace

Chlazení chemické reakce
Farmaceutická výroba
Zpracování polovodičů
Testování leteckých materiálů
Nízkoteplotní skladovací systémy

Integrace s průmyslovými systémy

Kryogenní vodou chlazený šnekový chladič je často integrován do větších procesních systémů.

Funkce integrace

Modulární design pro škálovatelnost
Kompatibilita se stávající infrastrukturou chlazení
Flexibilní konfigurace pro různá průmyslová odvětví

Shanghai Soouney Refrigeration Equipment Co., Ltd. hraje zásadní roli při prosazování této technologie. Jako high-tech podnik integrující výzkum a vývoj, výrobu a prodej si společnost vybudovala silnou pozici na trhu v oblasti průmyslového chlazení. Její odborné znalosti v oblasti skříňových klimatizací a průmyslových chladičů odrážejí její hluboké znalosti systémové integrace a optimalizace výkonu.

Ostatní výrobci průmyslových chladicích zařízení rovněž přispívají k inovaci systému prostřednictvím vylepšení konstrukce kompresorů, účinnosti výměny tepla a inteligentních řídicích technologií, což dále zvyšuje spolehlivost kryogenních chladicích systémů.

Úvahy o energetické účinnosti

Navzdory provozu při extrémně nízkých teplotách jsou moderní systémy navrženy s ohledem na energetickou účinnost.

Strategie účinnosti

Frekvenční měniče (VFD)
Optimalizované kompresní poměry
Pokročilé izolační techniky
Možnosti rekuperace tepla

Tyto vlastnosti snižují spotřebu energie při zachování vysokého chladicího výkonu.

Závěr

Kryogenní vodou chlazený šnekový chladič dosahuje ultra nízkých teplot díky kombinaci pokročilých termodynamických cyklů, účinné technologie šroubového kompresoru, optimalizovaného výběru chladiva a vysoce výkonných systémů výměny tepla. Jeho schopnost udržovat stabilitu v extrémních podmínkách ho činí nepostradatelným v přesně řízených průmyslových odvětvích.

Díky integraci inteligentních ovládacích prvků, robustních materiálů a účinného vodního chlazení poskytují tyto systémy spolehlivý a konzistentní kryogenní výkon a splňují rostoucí poptávku po aplikacích s velmi nízkou teplotou.

FAQ

1. Jakého teplotního rozsahu může dosáhnout kryogenní vodou chlazený šnekový chladič?
Může dosáhnout extrémně nízkých teplot v závislosti na konstrukci systému, často hluboko pod konvenčními průmyslovými chladiči, zejména při použití kaskádových chladicích systémů.

2. Proč je u kryogenních chladičů preferováno vodní chlazení?
Vodní chlazení poskytuje efektivnější odvod tepla a stabilní provoz, což je nezbytné pro udržení ultra nízkých teplot.

3. Jaká průmyslová odvětví běžně používají kryogenní vodou chlazené šroubové chladiče?
Jsou široce používány ve farmacii, chemickém zpracování, výrobě polovodičů a leteckém testování.

4. Jak šroubový kompresor zlepšuje výkon v kryogenních systémech?
Zajišťuje nepřetržitou stabilní kompresi s vysokou účinností a minimálními vibracemi, díky čemuž je vhodná pro náročné nízkoteplotní aplikace.

5. Jaké faktory ovlivňují účinnost kryogenního chladiče?
Mezi klíčové faktory patří výběr chladiva, konstrukce kompresoru, účinnost výměníku tepla a optimalizace řízení systému.

Pokročilá výroba

V souladu s celosvětovou špičkou
Výzkum chladicích zařízení
Vývojové standardy

Plně automatizované montážní linky

Využití automatizovaných montážních technologií ke zvýšení efektivity výroby a produktu konzistence.

Platformy pro testování více podmínek

Pro zajištění simulace výkonu produktu v různých prostředích a podmínkách spolehlivost v různých aplikacích.
